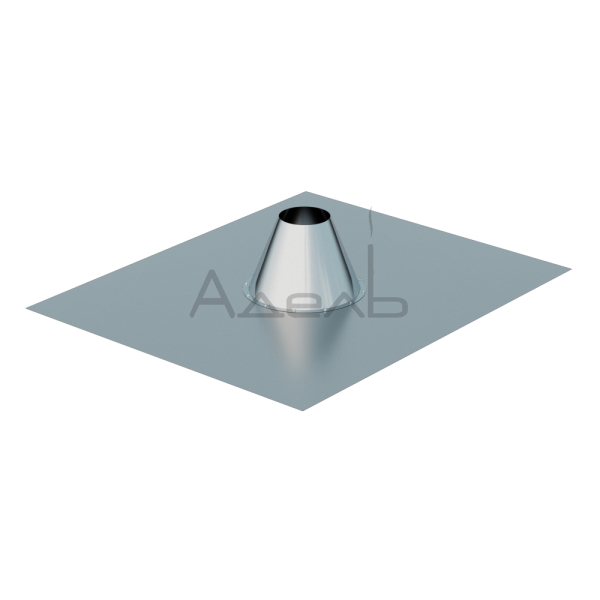

Крышная разделка горизонтальная

Крышная разделка предназначена для прохода дымохода через кровлю в соответствии с правилами противопожарной безопасности, а также служит для защиты от атмосферных осадков. Узел состоит из основания – листа из мягкого листового алюминия и конуса. Кроме конуса 80-320, изготовленного полностью из оцинкованной или нержавеющей стали. Модификация для горизонтального участка кровли.

Конус изготавливается
- из зеркальной нержавеющей стали
- из оцинкованной стали

Монтируется на кровле с помощью кровельных саморезов. Мягкому листу основания можно придать профиль кровельного материала. Места примыкания кромки листа к кровельному материалу и к дымоходу герметизируются специальными герметиками.

Характеристики
Размеры элемента приведены в таблице

Для стандартного исполнения
Материал конуса – нержавеющая сталь AISI430 толщиной 0,5 мм,
Материал листа – алюминий толщиной 0,5 мм
Упаковка – без упаковки

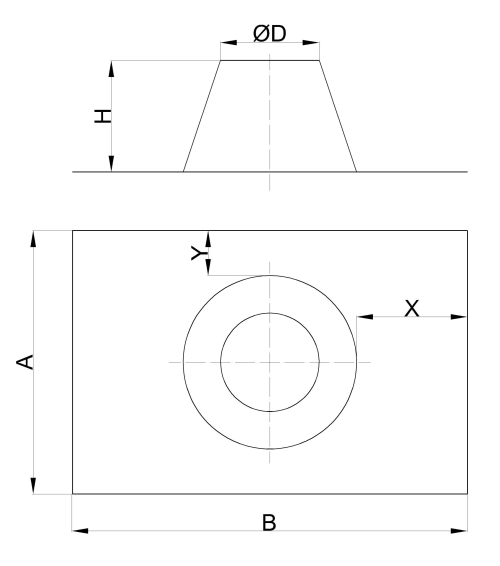

Крышная разделка горизонтальная. Размеры, мм

D. мм	D	A	B	H	X	Y
80-320	85	630	730	260	210	155
115-300	115	600	750	280	230	155
малый	80	500	600	150	200	145
