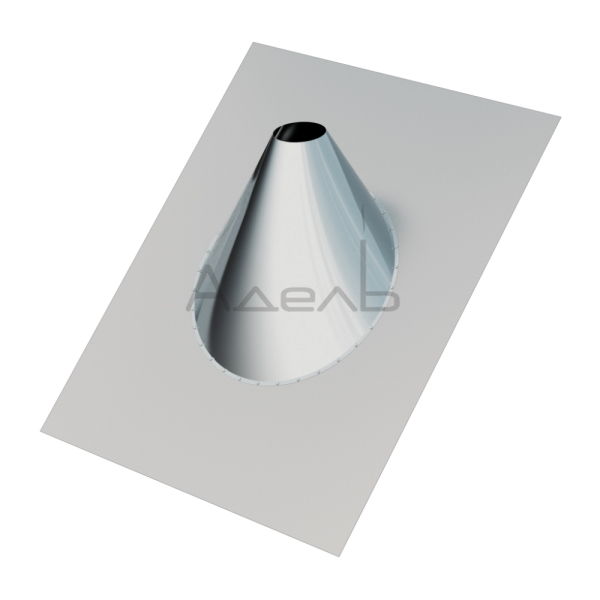

Крышная разделка наклонная

Крышная разделка предназначена для прохода дымохода через кровлю в соответствии с правилами противопожарной безопасности, а также служит для защиты от атмосферных осадков. Узел состоит из основания – листа из мягкого листового алюминия и конуса. Модификация для наклонного участка кровли.

Конус изготавливается
- из зеркальной нержавеющей стали
- из оцинкованной стали

Монтируется на кровле с помощью кровельных саморезов. Мягкому листу основания можно придать профиль кровельного материала. Места примыкания кромки листа к кровельному материалу и к дымоходу герметизируются специальными герметиками.

Характеристики
Размеры приведены в таблице

Для стандартного исполнения
Материал конуса – нержавеющая сталь AISI430 толщиной 0,5 мм,
Материал листа – алюминий толщиной 0,5 мм
Упаковка – без упаковки

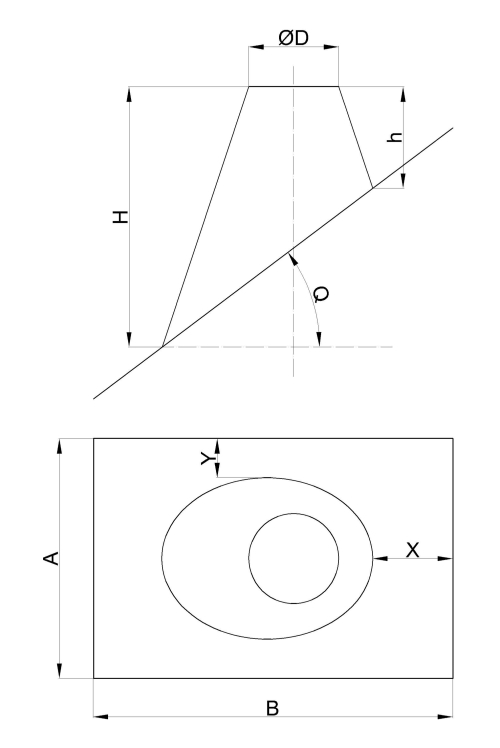

Крышная разделка наклонная. Размеры, мм

D, мм	A	B	H	h	Q	X	Y
80 малый
100
115
120 малый
150
180
200
220
